Kwik Performance Inc.  |  SKU: K10623

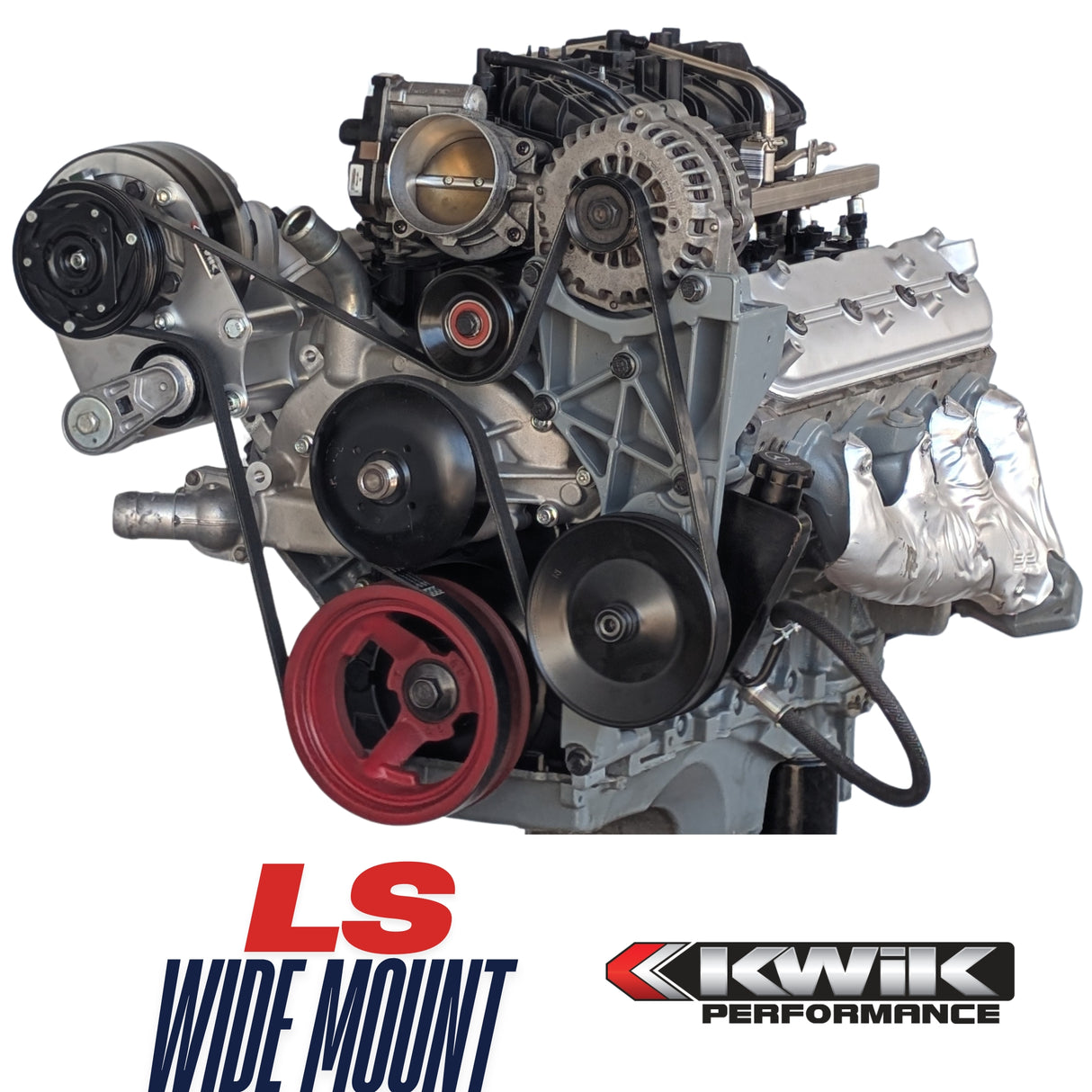

Camión (99-13) / Camaro (10-15) LS R4 AC Soporte

$280.00 USD
Los gastos de envío se calcularán al momento de pagar.

Descripción

Soporte R4 AC para motores LS con camioneta/SUV (1999-2013) y Camaro (2010-15) Espaciado entre la polea del cigüeñal y la bomba de agua.

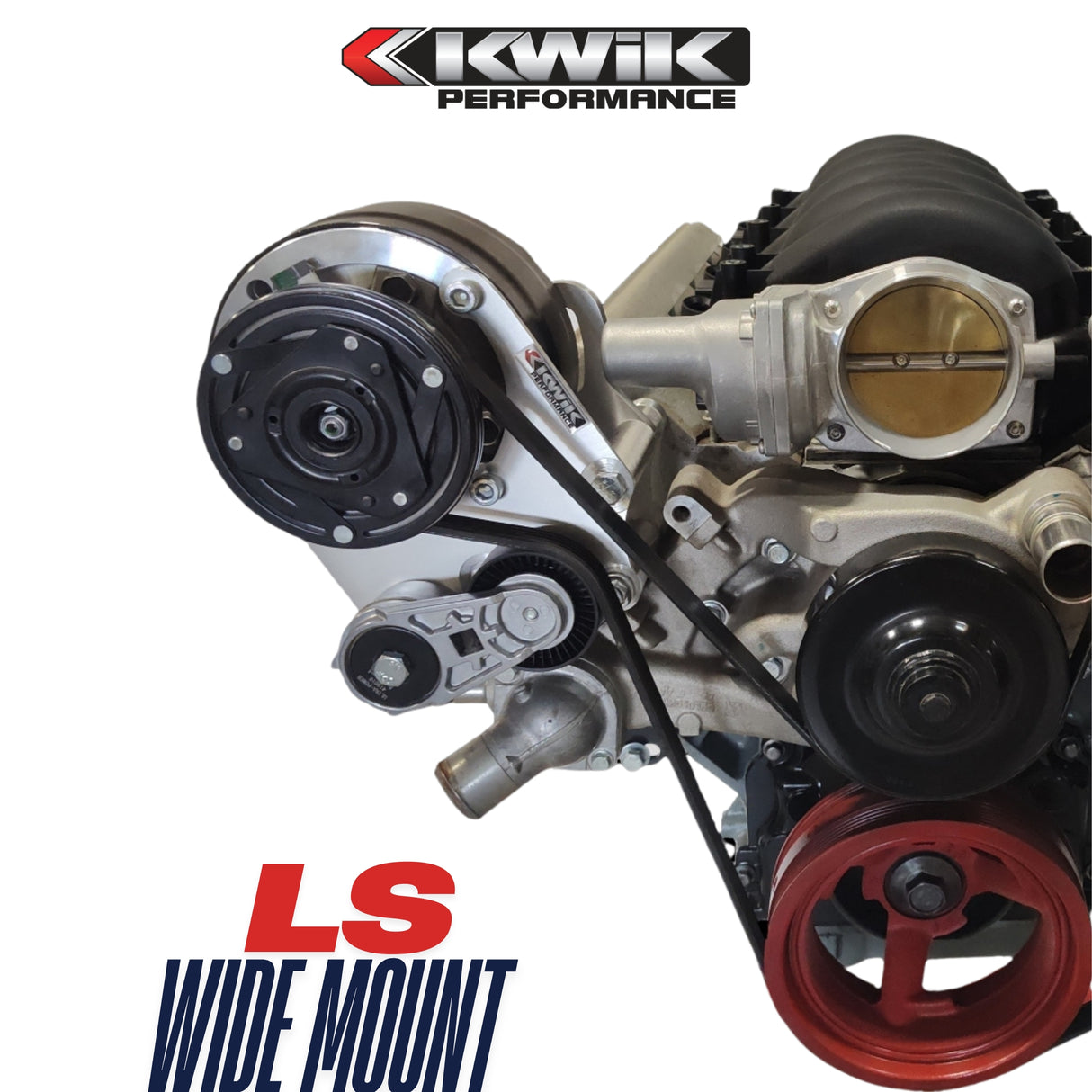

Este soporte monta el compresor OEM R4 de la vieja escuela justo afuera de la tapa de la válvula del lado del pasajero y es impulsado por una correa serpentina principal de 6 nervaduras.

Reutilice el compresor original de su camioneta Chevy 88-95 y simplemente vuelva a montarlo en su cambio de motor OBS LS.

Adobe pdf File Descargar instrucciones de instalación (archivo Adobe pdf)

También ofrecemos soportes de reubicación de aire acondicionado que utilizan compresores Sanden.
Consulte nuestro soporte de CA “alto y ajustado”, K10291 .
Y nuestro soporte de CA de "montaje ancho" para el compresor más grande, K10472

Qué está incluido:
  • Soporte fabricado en aluminio de calidad aeronáutica 6061-T6 (acabado satinado cepillado)
  • Todos los espaciadores y sujetadores recubiertos de zinc necesarios.
  • Tensor de correa automático estilo resorte
¿Qué más se requiere para completar la instalación?
  • Motor GM LS Gen 3 o 4 con balanceador armónico y bomba de agua para camioneta/SUV (1999-2013) o Camaro (2010-15)
  • Correa de seis nervaduras. Consulte nuestras instrucciones de instalación incluidas para conocer las longitudes sugeridas y los números de pieza de Gates.
    • Tabla completa de cinturones de Gates disponible aquí. TABLA DE CINTURONES DE PUERTAS
    • La clasificación del alternador y los diámetros de la polea PS pueden cambiar las longitudes sugeridas.
    • Siempre revise las marcas del tensor para un ajuste correcto.
  • Compresor de CA serpentino R4
Por qué debería utilizar un producto Kwik Performance:
  • Diseñado correctamente utilizando dibujos de referencia OEM
  • Computadora probada con software FEA (análisis de elementos finitos)
  • Probado en campo en motores de prueba de taller y en vehículos de prueba del mundo real.
  • Respaldado por una garantía y una política de devolución sin complicaciones
  • Soporte técnico antes, durante y después de la venta.
¿Por qué reubicar el compresor de CA para un intercambio LS?
  • GM hizo un motor fantástico con el diseño LS, pero no siempre colocaron los accesorios en la mejor ubicación para nosotros, los hotrodders que intercambiamos motores.
    Al ubicar el compresor de CA justo afuera de la culata del lado del pasajero, resuelve los posibles problemas de espacio libre del marco con chasis como:
    • Camaro
      • 1.ª generación (1967-69)
      • 2da generación (1970-81)
      • 3ra generación (1982-92)
    • Chevelle (y otros autos con carrocería A, 1964-77)
    • Malibu (y otros autos G-Body, 1978-88)
    • Camionetas Chevy de tamaño completo (1955+)
    • Pastillas S10 y Blazers S10 (1982-2004)
¿Qué soporte del lado del conductor funciona con este soporte de CA?

Úselo con el kit de reubicación de rueda guía Kwik Performance K10618 que le permite usar un colector de admisión de perfil bajo y una bomba de agua Camaro 2010+ con alternador de camión/soporte de dirección asistida OEM.

¿No quiere perder tiempo modificando, limpiando y pintando el soporte OEM? Nuestro soporte K10611 (en la foto) le permite reutilizar su alternador y bomba de dirección asistida "Serie P" de camión. También metimos la bomba para mayor espacio para el mecanismo de dirección y el brazo A.

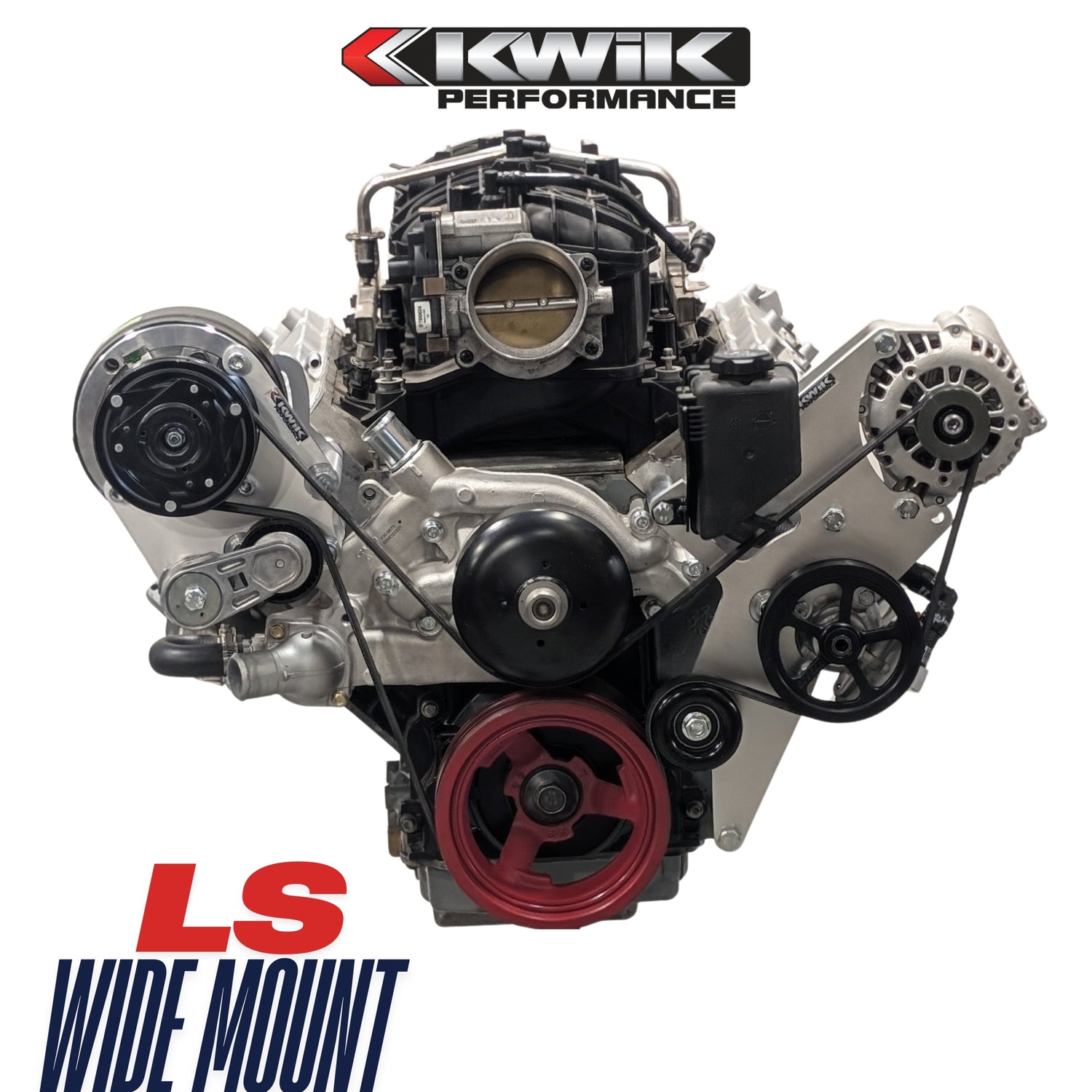

Alternativamente, nuestro alternador de montaje ancho/soporte de dirección asistida (Tipo 2) K10168 permite más espacio libre en el capó y proporciona más espacio para el mecanismo de dirección/brazo A.

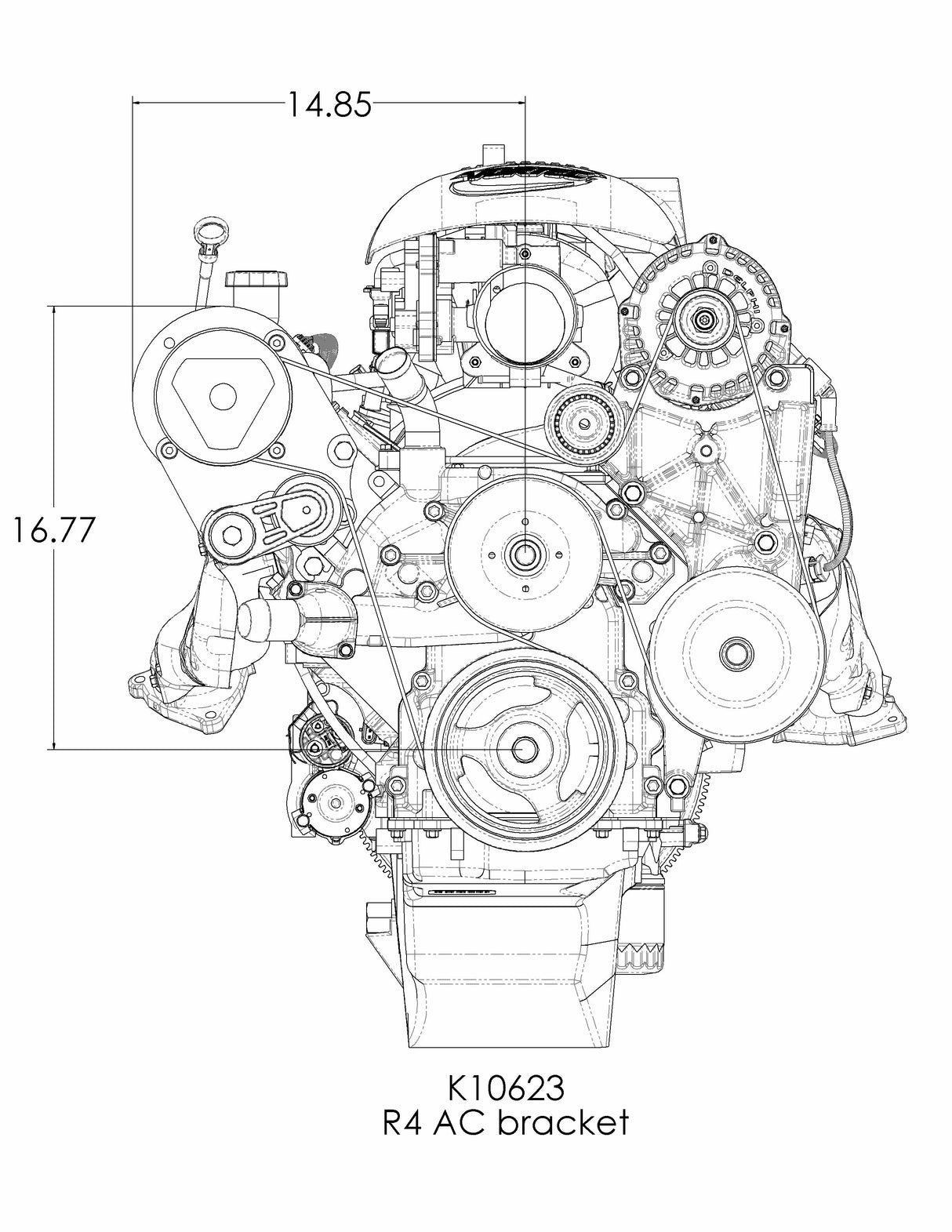

  • Verifique las dimensiones para el espacio libre del guardabarros si la aplicación es para camión temprano o Street Rod.

Funciona con su alternador OEM/soporte de dirección asistida

  • Camión LS (1999-2013)
  • Camaros (2010-2015)

Instrucciones

What's included:

  • Bracket made of 6061-T6 aircraft grade aluminum (brushed satin finish)
  • All necessary spacers and zinc coated fasteners
  • Automatic spring-style belt tensioner

What else is required to complete the installation:

  • GM LS Gen 3 or 4 engine with Truck/SUV (1999-2013) or Camaro (2010-15) harmonic balancer and water pump
  • Six-rib belt, See our included installation instructions for suggested lengths and Gates part numbers.
  • R4 serpentine AC compressor

Installation Instructions

LS Wide Mount R4 AC Installation Video (YouTube)

LS Wide Mount R4 AC Instructions (pdf)

Gates Belt Chart (Part number and length)

FAQs

What driver’s side bracket works with this AC bracket?

Use with the Kwik Performance Idler Relocation kit K10618 which allows you to use a low profile intake manifold and 2010+ Camaro water pump with OEM truck alternator/power-steering bracket.

Don't want to spend time modifying, cleaning and painting the OEM bracket? Our K10611 (pictured) bracket allows you to reuse your alternator and truck "P-series" power steering pump. We also tucked the pump for added steering gear and A-arm clearance.

Alternatively, our Wide Mount alternator/ (Type 2) power-steering bracket K10168 allows more hood clearance and provides more steering gear / A-arm room.

  • Check dimensions for fender clearance if application is early Truck or Street Rod.

Works with your OEM alternator/power-steering bracket

  • LS Truck (1999-2013)
  • Camaros (2010-2015)

 Can I reuse the R4 compressor from my OBS truck?

Yes. This bracket is designed specifically for OBS truck owners (1988-95) doing an LS swap. Remove the R4 compressor from your original truck and mount it directly to your LS engine using this bracket.

Will my existing AC hoses work?

No, you'll need different hoses to connect the R4 compressor in its new location. We offer ready-made, bolt-on AC hoses designed specifically for this kit and OBS truck applications.

Can I keep running R12 refrigerant?

Theoretically, yes. es. If your original R4 system runs R12 and you want to keep it that way, this bracket lets you retain that setup on your LS swap. However, R12 is almost impossible to find, very expensive, and requires a certified technician to handle it.

What driver-side brackets work with this R4 AC bracket?

You have three options depending on your setup: the Idler Relocation Kit (K10618) for use with low-profile intakes, the HIgh and Tight Alt/PS Bracket (K10611) which re-uses your existing P-Series pump, or the Wide Mount Alt/PS Bracket (K10168) for maximum hood and steering gear clearance.

What belt spacing is this bracket designed for?

This bracket fits LS engines with Truck/SUV (1999-2013) or Camaro (2010-15) crank pulley and water pump spacing.


Why you should use a Kwik Performance product:

Properly engineered using OEM reference drawings

Computer tested with FEA (finite element analysis) software

Field tested on shop test engines and in real-world test vehicles

Backed by a no-hassle warranty and return policy

Tech support before, during and after the sale
