Kwik Performance Inc.  |  SKU: K10611

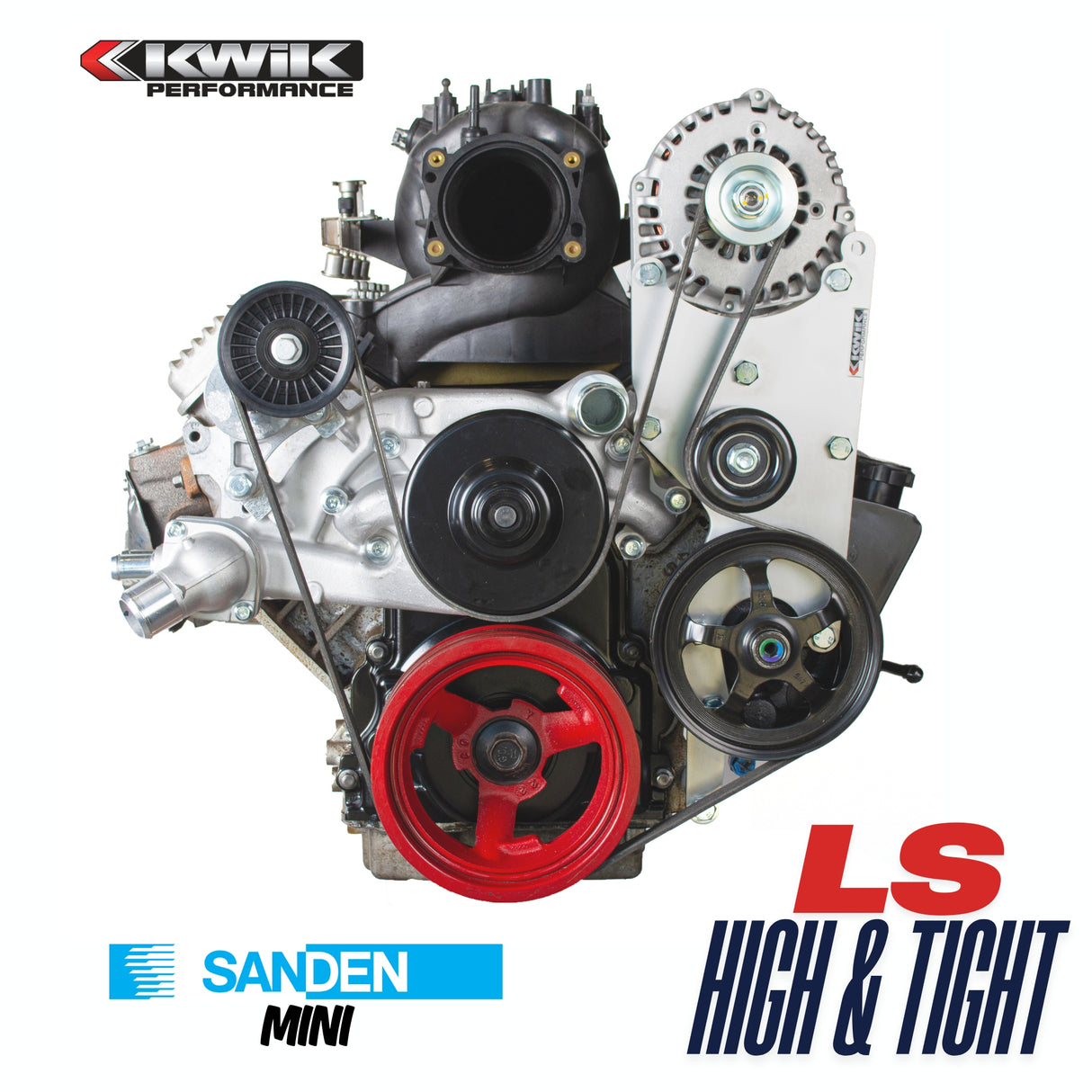

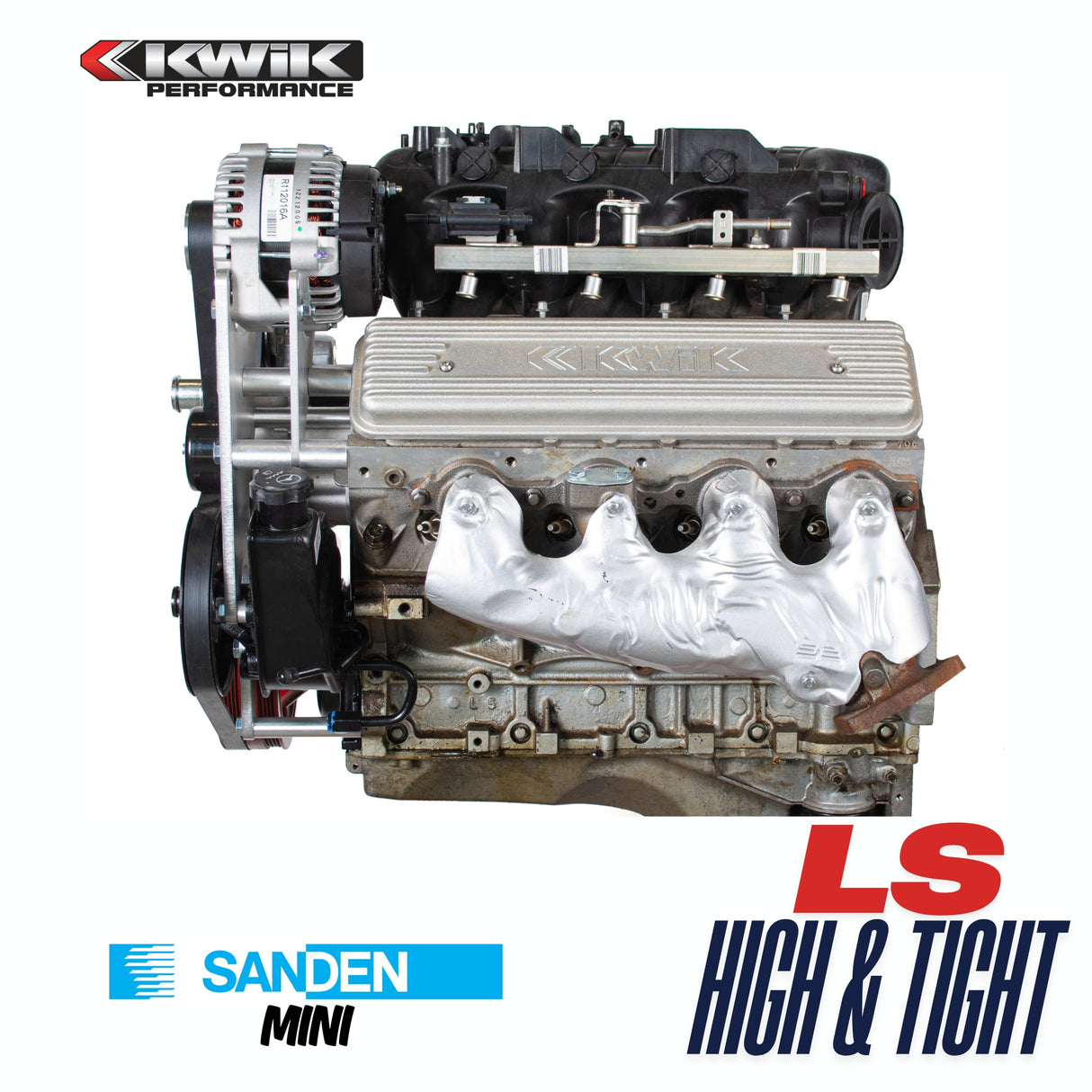

Soporte para camioneta (99-13) / Camaro (10-15) LS alto y ajustado Alt/PS (serie P)

$295.00 USD
Los gastos de envío se calcularán al momento de pagar.

Descripción

Soporte de alternador/dirección asistida alto y ajustado para motores LS con espacio entre polea de cigüeñal y bomba de agua para camioneta/SUV (1999-2013) y Camaro (2010-15).

Este soporte imita la configuración OEM Truck Alt/PS de fábrica con un par de mejoras fáciles de intercambiar.

Polea tensora reubicada
  • Permite el uso del colector de admisión de un vehículo de pasajeros.
  • Permite el uso de la bomba de agua LS3 Camaro
Bomba de dirección asistida metida 9/16" hacia adentro
  • Bomba movida para mayor espacio libre para el marco y la dirección
  • Proporciona el mismo espacio adicional que una polea de dirección asistida más pequeña de 1-1/4"
  • Ventaja adicional de que el depósito también se mueve 9/16" hacia adentro
Patrón de pernos dobles para que el alternador encaje:
  • Alternadores Corvette (1997-2013)
  • Alternadores de camión (1999-2013)
  • Alternadores Camaro/GTO (1998-2002)
  • Alternadores Camaro (2010-15)
  • No es compatible con alternadores Cadillac CTS-V/LSA.
Adobe pdf File Descargar instrucciones de instalación (archivo Adobe pdf) Qué está incluido:
  • Soporte fabricado en aluminio de calidad aeronáutica 6061-T6 (acabado satinado cepillado)
  • Todos los espaciadores y sujetadores recubiertos de zinc necesarios.
  • Polea loca
¿Qué más se requiere para completar la instalación?
  • Motor GM LS Gen 3 o 4 con balanceador armónico Truck (1999-2013) o Camaro (2010-15) y bomba de agua
  • Bomba de dirección asistida serie P
    • Nueva bomba Edelmann 6023R
    • Nueva bomba Hydroboost Edelmann 6091R
  • Correa de seis nervaduras. Consulte nuestras instrucciones de instalación incluidas para conocer las longitudes sugeridas y los números de pieza de Gates.
    • Tabla completa de cinturones de Gates disponible aquí. TABLA DE CINTURONES DE PUERTAS
    • La clasificación del alternador y los diámetros de la polea PS pueden cambiar las longitudes sugeridas.
    • Siempre revise las marcas del tensor para un ajuste correcto.
Por qué debería utilizar un producto Kwik Performance:
  • Diseñado correctamente utilizando dibujos de referencia OEM
  • Computadora probada con software FEA (análisis de elementos finitos)
  • Probado en campo en motores de prueba de taller y en vehículos de prueba del mundo real.
  • Respaldado por una garantía y una política de devolución sin complicaciones
  • Soporte técnico antes, durante y después de la venta.
¿Qué soporte del lado del pasajero funciona con este soporte Alt/PS?

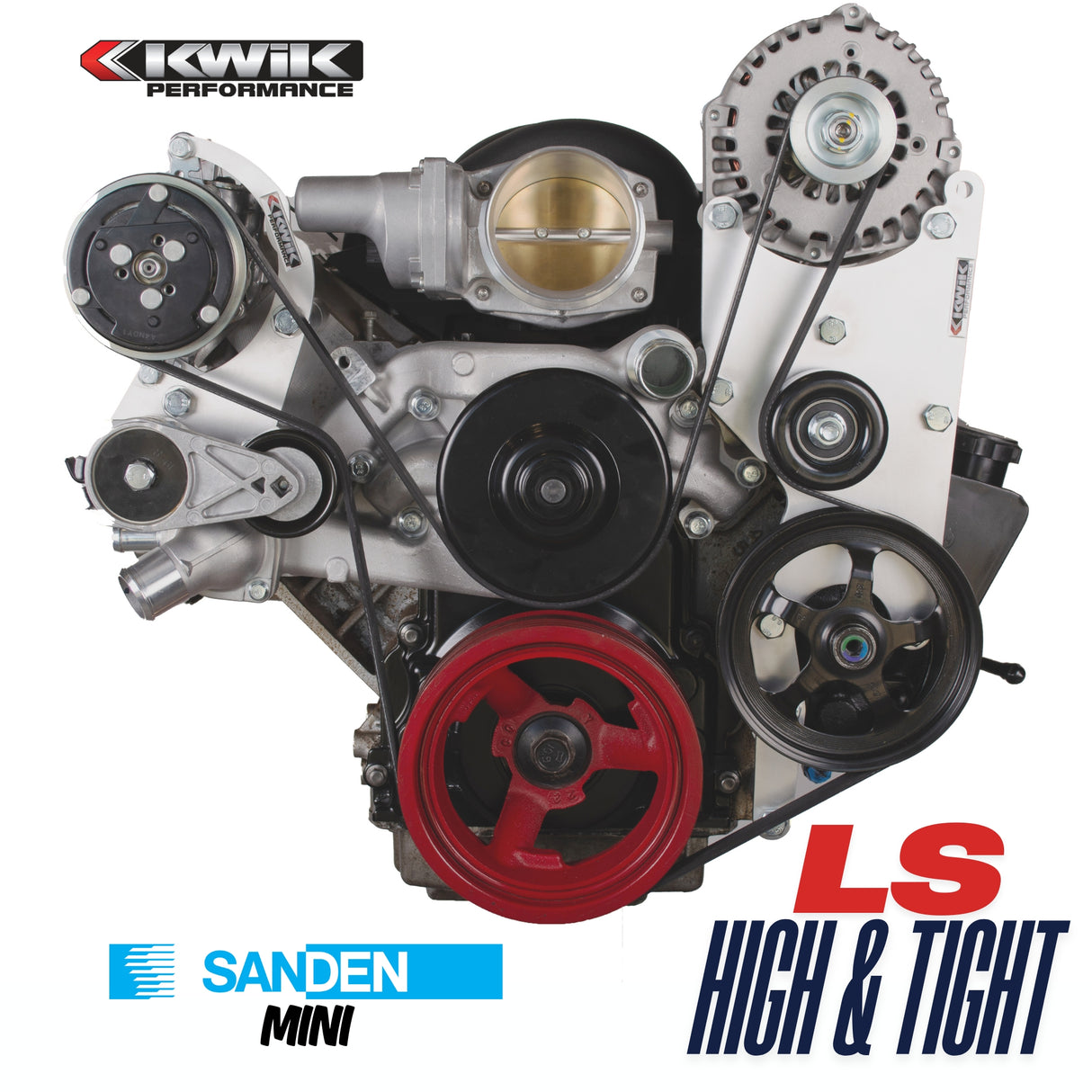

  • Combina perfectamente con nuestro soporte AC High and Tight K10291
  • -O- asócielo con nuestro soporte de CA LS R4 K10623
  • Si lo que necesita es el compresor Sanden más grande, úselo con nuestro soporte de CA de montaje ancho K10472
  • Si no hay CA o CA de montaje bajo, este soporte funciona con su tensor OEM (montado en la bomba de agua)
    • Camión (1999-2013)
    • Camaro (2010-15)

Instrucciones

What's included:

Bracket made of 6061-T6 aircraft grade aluminum (brushed satin finish)

All necessary spacers and zinc coated fasteners

Idler Pulley

What else is required to complete the installation:

GM LS Gen 3 or 4 engine with Truck (1999-2013) or Camaro (2010-15) harmonic balancer and water pump

P-Series power steering pump. We offer new Edelmann pumps, Kwik Performance PN 6023R, or for hydroboost PN 6091R.

Six-rib belt, See our included installation instructions for suggested lengths and Gates part numbers. Alternator rating and PS pulley diameters can change suggested lengths. Always check tensioner marks for correct fitment.

Installation Instructions

LS Truck High and Tight Alt/PS (P-series) Installation Video (YouTube)

LS Truck High and Tight Alt/PS (P-series) Instructions (pdf)

Gates Belt Chart (Part number and length)

FAQs

General Compatibility

Q: Which engines does this bracket fit?

A: It is designed for GM LSGen 3 and Gen 4 engines with the belt spacing shown below.

Q: What belt spacing is required?

A: This bracket is specifically for engines using Truck/SUV (1999-2013) or Camaro (2010-2015) crank pulley and water pump spacing.

Q: Will this work with a car intake manifold?

A: Yes. One of the primary design improvements of this "High and Tight" bracket is the relocated idler pulley, which clears the way for passenger car or other low profile intake manifolds.

Component Specifics

Q: What power steering pump do I need?

A: You must use a GM P-series power steering pump. Kwik Performance offers compatible options such as the Standard P-series pump (6023R) or the Hydroboost version (6091R).

Q: Which alternators are compatible?

A: The bracket features a dual bolt pattern that fits:

  • Corvette Alternators (1997-2013)
  • Truck Alternators (1999-2013)
  • Camaro/GTO Alternators (1998-2002)
  • Camaro Alternators (2010-2015)
  • Note: It does not fit Cadillac CTS-V or LSA alternators.

Q: What size belt do I need?

A: The belt length varies based on your alternator rating and power steering pulley diameter and also whether you are using our AC compressor bracket on the passenger’s side.  Your installation instructions will include a suggested length and a Gates part number. You can also refer to the Gates Belt Chart provided by Kwik for specific part numbers.

Installation & Clearance

Q: How does this help with frame clearance in swaps?

A: The power steering pump is tucked 9/16" inward. This provides the same clearance benefit as using a 1-1/4" smaller pulley, but it also moves the reservoir inward to avoid steering gear or frame rail interference in C10 and OBS (Old Body Style) truck swaps.

Q: Can I still run Air Conditioning with this bracket?

A: Yes, it is designed to pair with several AC bracket options:

  • Sanden "Mini" Compressor: Use K10780 High & Tight, or K10675, Wide-mount Mini
  • Original R4 Compressor: Use K10623.
  • Large HD Sanden Compressor: Use K10472.

What is included in the box?

A: The kit includes the 6061-T6 aluminum bracket (satin finish), the idler pulley, and all necessary spacers and zinc-coated fasteners.

Q: What LS spacing does the K10611 bracket fit?
A: K10611 fits LS engines using Truck/SUV (1999–2013) or Camaro (2010–2015) crank pulley and water pump spacing, so it works with either the truck water pump setup or the 2010–2015 Camaro-style water pump spacing.

Q: What clearance benefits does the High & Tight Alt/PS bracket add for swaps?
A: It keeps the alternator in the factory truck-style location, but adds swap-friendly clearance by tucking the P-series power steering pump inward (about 9/16") and moving the reservoir inward too, helping with frame rail, steering gear, and suspension clearance in tight engine bays.

Q: Can I run a passenger-car intake manifold with this bracket?
A: Yes. The bracket’s idler pulley relocation is designed to make room for a passenger-car intake manifold, and it supports using the LS3 Camaro-style water pump as an option.
